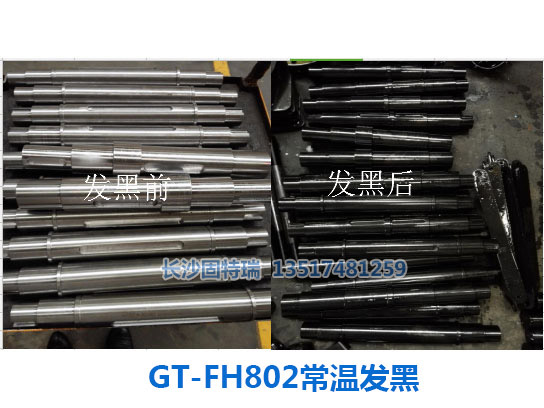

經(jīng)前處理并清洗干凈的工件即可轉(zhuǎn)入常溫發(fā)黑處理：

1、配槽液：GT-FH802鋼鐵常溫發(fā)黑劑為濃縮液加4-6倍清潔水為工作液，工作液的PH值保持為2~2.5

2、發(fā)黑：工件進(jìn)入常溫發(fā)黑工作液后1分鐘，可將工件上下抖動(dòng)數(shù)次，使表面充分接觸發(fā)黑液，發(fā)黑時(shí)間2~5分鐘，掌握好發(fā)黑時(shí)間是得到優(yōu)質(zhì)發(fā)黑膜的關(guān)鍵，不同的材質(zhì)，不同的工作液濃度發(fā)黑時(shí)間不一樣，判斷的依據(jù)：視工件表面有一層均勻黑色膜即可。發(fā)黑完畢后，在空氣中停留1~2分鐘，再經(jīng)水洗，可充分利用表面的殘液, ，減少發(fā)黑液的消耗，降低成本。

3、槽液調(diào)整：發(fā)黑液在使用中, 應(yīng)注意檢查PH值，當(dāng)PH值超過2.5時(shí)應(yīng)加以調(diào)整，方法為先將溶液過濾去沉淀，再加GT-FH802常溫鋼鐵發(fā)黑劑濃縮液，使PH值恢復(fù)到2~2.5，即可繼續(xù)使用，調(diào)整2~3次后要更換發(fā)黑液。當(dāng)槽液PH值超過3以上很難調(diào)整，可適當(dāng)延長(zhǎng)發(fā)黑時(shí)間一直到不能用為止，一般最長(zhǎng)為6~7分鐘，才能成膜，使用一段時(shí)間后再更換槽液。

4、發(fā)黑液的“后效”問題，常溫發(fā)黑件在完成操作過程后，表層中的化學(xué)反應(yīng)并未最后完成，在空氣中氧的作用下，這一轉(zhuǎn)化過程，能提高膜的強(qiáng)度和附著力，黑度的均勻性也有所提高，發(fā)黑處理時(shí)間宜短，不宜長(zhǎng)，只要表面黑色均勻一致即可出槽，充分利用后效作用，這樣可以降低發(fā)黑液的消耗和提高產(chǎn)品的質(zhì)量，降低成本。
